La necesaria y natural evolución del armamento individual a que dio lugar la II Guerra Mundial y otras posteriores de carácter convencional limitado, trajo como consecuencia el estudio de un arma portátil que proporcionara al infante nuevas prestaciones, fundamentalmente en el momento cumbre del asalto, para evitar en lo posible hacer necesario el uso del cuchillo - bayoneta. Alejar al adversario es lo que se pretende en definitiva, y para ello, nada mejor que dotar al soldado de un arma contundente, eficacísima a cortas distancias, de poco peso y con posibilidad de tiro ametrallador. En definitiva, se hacía necesario un fusil de asalto individual de carga automática. El centro español de Estudios Técnicos de Materiales Especiales dio comienzo a los estudios precisos que cristalizaron en el proyecto CETME que lanzaría el modelo 58, denominado posteriormente B.
CETME MODELO 58
El fusil de asalto CETME, calibre 7,62 mm. es un arma individual que puede ser utilizada en fuego tiro a tiro o ametrallador desde la cadera del soldado, andando e incluso corriendo. Su sistema de funcionamiento es de retroceso de masas, con acerrojamiento semirrígido y cañón fijo.
Dispone de bocacha apagallamas fija alarma, que no sólo contribuye a dificultar la localización del origen de su fuego, sino que permite disparar las granadas de fusil directamente, sin preparación previa. Está compuesto de:
-Cañón y bocacha apagallamas.
-Elementos dé puntería.
-Mecanismo de montar.
-Bípode, asa de transporte y guardamanos.
-Cajón de mecanismos con pieza de bloqueo.
-Mecanismo de retén del cargador.
-Cierre con mecanismo de percusión.
-Empuñadura, mecanismos de disparo, seguridad y expulsión. Culatín, caja de fijación, amortiguador, muelle recuperador.
-Cargador, portafusil, útiles de limpieza.
• Datos balísticos:
- Calibre : 7,62 mm
-V. con cartucho de guerra CETME. 7,60 m/seg.
-Presión máxima CETME 3.200 ± 300 Kg/cm2
-Alcance máximo del CETME 1.000 m.
-Fuerza viva de la bala en boca CETME 214 Kg.
-Ordenada máxima a 500 m. CETME 0,86 m.
• Datos numéricos:
-Longitud del arma : 1.015 mm.
-Longitud del cañón : 450 mm.
-Longitud de la parte rayada : 397 mm.
-Longitud de la línea de mira : 455 mm.
-Peso del arma : 4,600 Kg.
-Número de rayas del tubo: 4
-Sentido de las rayas: Dextrórsum constante
-Paso de las rayas : 0,240 m.
-Cadencia de fuego continuo : De 550 a 600 disparos por minuto
-Velocidad práctica de tiro : 260 disp/min.
-Velocidad práctica de tiro a tiro : 80 disp/min.
-Graduación del alza : 1 Hm. a 10 Hm.
-Peso del cargador vacío : 280 gr.
CONDICIONAMIENTOS DEL ARMA
La realidad es que con el CETME, además de cubrir las prestaciones exigidas, se pretendía sustituir el fusil ametrallador, necesario hasta ese momento, pero desechado a causa de su peso y sobre todo porque obligaba a ofrecer un blanco muy «descarado» a causa de los numerosos sirvientes (tirador, proveedor, cargador y segundo escalón de municionamiento).
Necesariamente, el proyecto vendría condicionado por estas características, y si bien el peso resultaba muy inferior al de su pariente el fusil ametrallador, conservaba el bípode para apoyo del arma en el tiro, el asa de transporte y un alza de corredera graduada de 100 en 100 metros.
Con estas características fundamentales dio comienzo a su vida en las Fuerzas Armadas españolas y en otros ejércitos extranjeros a los que se exporta. El rendimiento fue óptimo en cuanto a lo que se puede esperar de esta clase de armas, sometidas a duro trato y a utilización constante. Las averías eran infrecuentes y la rotura en algunos casos de la palanca de seguridad o del martillo fue solucionada inmediatamente con una pequeña reforma.
.jpg)

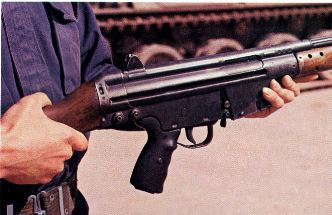

foto: Detalle de la empuñadura ortopédica y el cajón de mecanismos
NUEVAS EXPERIENCIAS
El Centro de Estudios Técnicos de Materiales Especiales siguió sus experiencias con los datos recogidos de las unidades usuarias, hasta conseguir la preparación del modelo C que reúne mejores condiciones de carácter general.
En el modelo C se han modificado los taladros radiales, sustituyéndolos por seis ventanas rasgadas, ovaladas, con la misma misión que las anteriores. En la parte anterior presenta dos escotaduras para facilitar el desarme. Ha suprimido el alza corredera por un alza de librillo, con cuatro posiciones para las distancias de 100, 200, 300 y 400 metros, con mira abierta para los 100 metros y cerrada para los restantes. Se han suprimido también el bípode y el asa de transporte.
EL MODELO «B» TRANSFORMADO
Por resultar más completo como arma individual, se inició la transformación del modelo B (ya desaparecido en las Fuerzas Armadas españolas) en el nuevo modelo C con el nombre de modelo B transformado. Al mismo tiempo comenzó la fabricación del C.
Además de otras menos importantes, las diferencias principales del modelo B, respecto al C, son las siguientes:
El fusil modelo B lleva:
-Portapercutor, que sirve para el cartucho CETME-NATO CSP-003, de menos potencia que el NATO.
-Alza abierta de corredera, en vez de alza de librillo más retrasada.
-Guardamanos metálico, en vez de guardamanos de madera.
-Bípode incorporado al arma, en vez de bípode intercambiable.
-Empuñadura de cachas lisas, en vez de empuñadura ortopédica.
-Aleta de seguro a la derecha, en vez de aleta de seguro a la izquierda.
-Asa de transporte.
MUNICIÓN
La munición para el fusil 7,62 CETME modelo C está dentro del grupo de cartuchería para armas portátiles y se utiliza en la forma de cartuchos o disparos completos. Un cartucho contiene todos los elementos necesarios para que el arma haga fuego una vez; es decir, proyectil, vaina, pólvora propulsora y cápsula.
La cartuchería a utilizar en el fusil 7,62 CETME modelo C, es el llamado cartucho 7,62 X 51 NATO.
Este tipo de cartucho fabricado en España se identifica porque en el culote lleva marcadas las cifras 7,62 X 51, que corresponden al calibre y longitud de la vaina en milímetros, dos siglas 5 B (Santa Bárbara), seguidas de las últimas cifras del año de fabricación.
.jpg)
foto: Soldados del arma de ingenieros, dotados con el fusil de asalto «cetme». Obsérvense las fundas de protección contra polvo 3 arena.
A continuación se dan los datos de este cartucho:
-Designación : Cartucho 7,62 X 51 NATO
-Longitud del cartucho: 71 mm.
-Peso del cartucho: Aproximadamente, 24 g
-Longitud de la vaina: 51 mm.
-Longitud de la bala: 29 mm.
-Peso de la bala: 9,45 g.
-Diámetro de la bala: 7,83 mm.
-Núcleo de la bala: Plomo antimonioso
-Envuelta de la bala: Latón 90/10
-Peso de la pólvora: Aproximadamente, 2,8 g.
-Filiación de la pólvora: 343 (cilíndrica mono- perforada)
-Cápsula: Berdan
-Iniciador: Mezcla no oxidante
-Explosivo principal: Tetrinox
-Fuerza de engarce: Mayor de 28 Kg.
• Además de este cartucho se utiliza:
-Cartucho perforante
-Cartucho trazador
-Cartucho instrucción
-Cartucho de salvas
-Cartucho de tiro reducido Cartucho de proyección de granadas
CETME MODELO C
• Características generales:
-Arma de tiro tenso.
-Calibre 7,62 mm.
-Sistema de automatismo: Retroceso de masas.
-Sistema de bloqueo: Acerrojamiento semirrígido y cañón fijo.
-Alimentación: Por cargador de petaca.
-Anima: Rayada; cuatro rayas y sentido derecha. Ajuste: Bípode cambiable, modelo BR.
-Transporte a brazo.
• Dimensiones
-Longitud del arma 1.015 mm.
-Longitud del cañón 450 mm.
-Longitud de la línea de mira 480 mm.
-Paso del rayado 305 mm.
• Pesos:
-Del arma 4,300 Kg.
-Del cargador de 20 cartuchos vacío 0,275 Kg.
-Del cargador de 5 cartuchos vacío 0,150 Kg.
-Del bípode 0,300 Kg.
• Tiro:
-Alcance máximo eficaz 1.100 m.
-Energía de boca 292 Kgm.
-Velocidad inicial 780 m/s.
-Cadencia teórica 550 a 650 d.p.m.
-Ordenanza máxima de la trayectoria a 500 metros 0,85 m.
-Alza de librillo con graduación de .. 100, 200, 300, 400 m.
• Empleo:
-Unidad elemental de fuego y empleo Arma individual
-Empleo normal En fuego semiautomático hasta 400 m.
-Empleo circunstancial En fuego automático, típico del asalto y con traasalto
-Modalidad de fuego Tiro a tiro o por ráfagas
-Cadencia máxima práctica 240 d.p.m.
-Cadencia máxima práctica Tiro a tiro: 80 d.p.m.
• Tablas de datos y de tiro del CETME «C»:
-Calibre: 7,62 mm.
-Recámara: 7,62 X 51 Nato
-Peso del cartucho: 24,5 g.
-Longitud del cartucho: 71 mm.
-Longitud de la vaina: 51 mm.
-Peso de la bala: 9,4 g.
-Peso de la carga: 2,8 g.
-Velocidad inicial Vo: 780 m/s.
-Presión máxima: 3.200 ± 300 Kgf/cm2.
-Alcance máximo eficaz: 1.200 m.
-Energía en boca: 292 Kg.
-Ordenada máxima de la trayectoria de 500 metros: 0,85 m.
-Longitud del arma: 1.015 mm.
-Longitud del cañón: 450 mm.
-Número de rayas del cañón: 4
-Sentido deJ rayado: A derechas
-Paso del rayado: 305 mm.
-Cadencia teórica: 550 a 650 disp/min.
-Cadencia máxima práctica: 240 disp/min.
- Cadencia máxima práctica apuntando tiro a tiro: 80 disp/min.
-Graduación del alza: lOO, 200, 300 y 400 m. -Peso del cargador de 20 cartuchos vacío: 275g.
-Peso del cargador de 5 cartuchos vacío: 155 g.
.jpg)

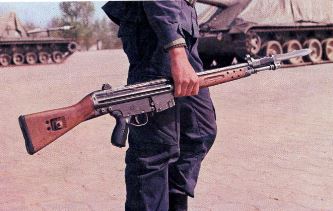

foto: El «Cetme» modelo «C» con cuchillo-bayoneta y cargador de 5 cartuchos.
NUEVOS PROYECTOS
No podía cesar en sus estudios y proyectos el Centro de Estudios Técnicos y Materiales Especiales y actualmente para mantenerse a la altutura de los proyectos de la OTAN, se encuentra en estado de desarrollo un nuevo modelo de CETME, el L-1 (motivo de otro «DOSSIER») muy superior a sus hermanos mayores y capaz, sobre todo de utilizar el nuevo calibre 5,56 mm.
Finalizada la Segunda Guerra Mundial, la adopción por los país es de la Alianza Atlántica del cartucho 7,62 x 51 NATO, no introdujo ninguna novedad respecto a los que en dicha confrontación emplearon los ejércitos en liza; por otra parte, la experiencia de los años transcurridos ha venido a confirmar lo inadecuado de dicho cartucho en su empleo para el concepto de fusil de asalto, como arma universal del infante, nacido como consecuencia de las nuevas tácticas de combate. Los expertos en armamento son unánimes al afirmar que el cartucho 7,62 OTAN es demasiado potente para su empleo en un arma individual, exigiendo de éstas un elevado peso y siendo prácticamente nula su eficacia al ser empleado en la modalidad de tiro en ráfagas sin apoyo.
La aparición del cartucho 5,56 x 45 (.223 Remington) en la guerra del Vietnam fue la señal de alerta de una tendencia de cambio, la cual fue confirmada con la adopción de este cartucho por las Fuerzas Armadas U.S.A.
Los Estados Mayores europeos, disconformes desde su aparición con el 7,62 OTAN, se sintieron libres de su dependencia y se lanzaron prácticamente todos a fabricar la nueva munición Remington y, los de más tradición armera, a desarrollar un arma capaz de dispararlos.
Ante esta evolución, España, que adoptó el cartucho NATO catorce años después de los países de la Alianza Atlántica, toma contacto con la nueva situación y es el CETME (Centro de Estudios Técnicos de Materiales Especiales), perteneciente al I.N.I. (Instituto Nacional de Industria), quien toma la iniciativa y aborda un nuevo programa de desarrollo de un fusil de asalto. Para ello cuenta con un departamento P.A.L. (Proyectos Armas Ligeras) compuesto de proyectistas excelentemente preparados por su anterior experiencia de desarrollo del F.A. CETM E Mod B, del F.A. CETME Mod. C, así como de su continuo seguimiento de comportamiento y vicisitudes de dichas armas en las Unidades. Su éxito está garantizado por el magnífico rendimiento, en todo clima, del F.A. CETME en las Fuerzas Armadas españolas y por el reconocimiento que de su calidad y fiabilidad se hace en el extranjero, siendo adquirida su licencia de fabricación por Alemania Federal.
Cumpliendo las etapas del programa I + D establecido, llega a la fabricación de una corta serie de unidades que, contando con el apoyo del Ejército, experimenta de forma completa y, finalmente, define un nuevo fusil
cuya fabricación en serie prepara en dos versiones que denomina: F. A. CETME-L (Fusil de Asalto CETME Ligero) y F.A. CETME-LC (Fusil de Asalto CETME Ligero Corto). Paralelamente a este programa cuyas últimas etapas, con colaboración de la Empresa Nacional Santa Bárbara de Industrias Militares e industria privada, se están cumpliendo, la Empresa Nacional Santa Bárbara ha desarrollado la munición 5,56 x 45 (.223) siguiendo fielmente las especificaciones internacionales de esta cartuchería la cual irá cargada con pólvora esferoidal obtenida según proceso patentado por el CETME.
Un equipo de DEFENSA ha probado el nuevo fusil viéndose sorprendido, en los disparos efectuados, por su gran estabilidad en tiro y ausencia de reelevación e impulso de retroceso; es un placer disparar con un arma con la que prácticamente no se aprecia reacción alguna ni precisa preparación o “sujeción” antes de apretar el gatillo.
EL ARMA
El fusil de asalto CETME, calibre 5,56 mm. es un arma de combate desarrollada según los más modernos métodos de fabricación, consecuencia de una larga experiencia adquirida, desde hace décadas, por la industria de armamento española. Sus cualidades fundamentales pueden resumirse en dos palabras: sencillez y robustez. Ambos factores aseguran un fácil entretenimiento y un correcto empleo en todo tipo de clima y condiciones adversas como polvo, barro, etc. Su diseño, así como la disposición de sus elementos móviles en línea con el eje del ánima, proporcionan al fusil una gran estabilidad en cualquier modalidad de tiro.
El CETME 5,56 puede hacer fuego rápido y eficaz en cualquier posición, es cómodo y manejable para el tiro desde la cadera y no plantea problemas para el agarre y el acoplamiento del arma al hombro. Para el tiro de precisión en ráfagas, puede acoplársele un bípode que, fijado al terreno, permite al arma todas sus reacciones naturales derivadas del disparo sin que los materiales sufran ningún esfuerzo de torsión. Al mismo tiempo, permite al tirador efectuar cambios de blanco sin que sea necesario desacoplar el bípode de su anclaje al terreno. Este bípode va dotado de un corta-alambres a fin de resolver alguna situación de emergencia en el avance del soldado.
Su sistema de funcionamiento es el original CETME, de acción directa de los gases sobre el cierre, con acerrojamiento semirrígido por rodillos.
El fusil puede ser utilizado en tiro a tiro y en tiro ametrallador, y en este último caso en dos modalidades distintas: ráfaga normal y ráfaga limitada. La alimentación se efectúa por la parte inferior del arma y la expulsión de las vainas tiene lugar por la ventana situada en el costado derecho. El arma se ha diseñado en dos versiones: normal, con culata rígida y cañón largo, y especial, con culata retráctil y cañón corto.

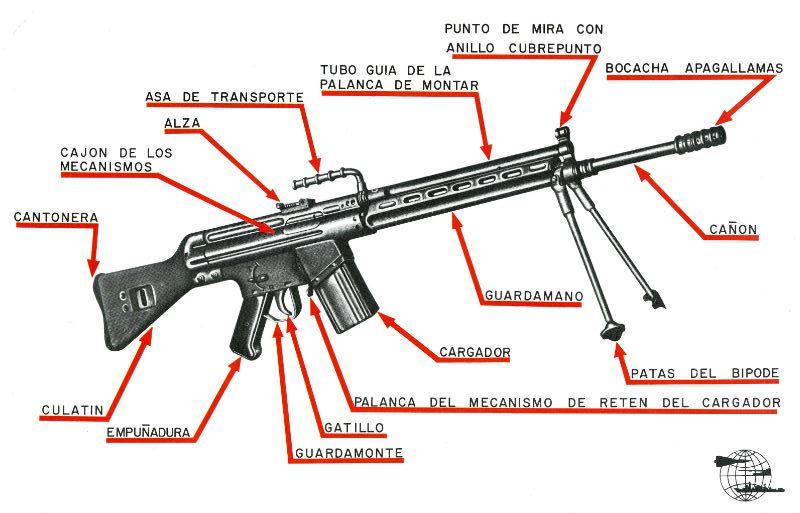

El CETME “L” calibre 5,56 puede descomponerse en los siguientes subconjuntos, sin empleo de herramientas, ya que van unidos entre sí solamente por unos pasadores: cuerpo principal, cierre, mecanismo de disparo, culata, recuperador-amortiguador, guardamanos y cargador. En el costado derecho del cajón de mecanismos, constituido por una pieza de chapa estampada, se encuentra la ya citada ventana de expulsión, que lleva una pestaña desviadora con objeto de que las vainas de los cartuchos disparados sean proyectadas en un sector comprendido entre los 45 y los 60 grados aproximadamente respecto al tubo cañón. La recámara de este tubo lleva 16 rayas longitudinal es por las que, después del disparo, penetran gases procedentes de la combustión de la pólvora que facilitan la expulsión de vainas. El ánima tiene seis rayas de paso 305 mm. constante a derecha. Respecto al dispositivo de montar, éste se completa por el de retenida, que permite mantener el cierre en posición retrasada para refrigeración del arma.
El punto de mira tiene forma cónica en su parte superior, protegido por dos orejetas del pie de mira, donde va roscado. El alza es un disco giratorio con muesca abierta para distancias de tiro hasta 100 m, y orificios de mira (diópter) para distancias de 200, 300 y 400 m.
El dispositivo de supresión de llama en boca está constituido por una bocacha apagallamas, que se rosca al extremo de boca del cañón. En su parte delantera, la bocacha lleva tres fresados longitudinales de 20 mm de longitud y 6 mm de anchura que hacen efecto de apagallamas. En la posterior, la bocacha lleva unos resaltes anulares que sirven de guía a la granada de fusil, cuando se utiliza este tipo de munición. La granada de fusil se guía en el arma no solamente por la bocacha, sino también por un casquillo solidario del pie de mira.
EL MECANISMO DE DISPARO
Todas las piezas que componen el mecanismo de disparo van montadas en una armadura, o caja de disparo, a la que se acoplan también la empuñadura y el guardamonte. Todo el conjunto se acopla al cajón de mecanismos por medio del pasador de la empuñadura, reforzándose la unión por el eje de seguro y por uno de los pasadores de la culata. La empuñadura es de material plástico y se acopla sobre un apéndice inferior de la caja de disparo, al que se fija mediante un tomillo y una arandela elástica. El guardamonte va acoplado por su extremo posterior a otro apéndice inferior de la caja de disparo (soldado al de la empuñadura) por medio de un pasador sobre el que puede girar, de forma que con el guardamonte abatido puede dispararse el arma sin impedimento cuando el usuario utiliza guantes o manoplas.
El eje de seguro es un grupo constituido por tres piezas: eje, aleta y muelle. La misión del grupo es doble: fija el mecanismo de disparo al cajón de mecanismos y hace de selector de disparo. Con la aleta en posición “S” (seguro) no puede accionarse el gatillo, ya que su tope queda enfrentado con el resalte del eje de seguro. Con la aleta en posición “T”, el eje de seguro presenta una parte fresada frente al tope del gatillo, de forma que éste puede ser accionado en tiro a tiro. En la posición “R’ el tope del gatillo queda enfrentado a una parte fresada del eje de seguridad, más profunda que la correspondiente a la posición “T’ y se produce la ráfaga normal al ser mayor el recorrido del gatillo oprimido. Finalmente, en la posición “r’ el tope del gatillo se presenta ante una parte fresada del eje de seguro de la misma profundidad que la correspondiente a la posición “R’ Además, presenta el eje de seguro otra parte fresada frente a la corredera del dispositivo de ráfaga limitada. De esta forma se produce la ráfaga corta, de tres disparos, quedando el arma montada y en condiciones de realizar una nueva ráfaga similar al oprimir otra vez el gatillo.
El subconjunto de la culata está constituido por la culata propiamente dicha y por la cantonera, esta última de goma dura con un refuerzo de chapa embebido en el interior. La culata es de material plástico, sujeta con dos pasadores al extremo posterior del cajón de mecanismos. Lleva un taladro longitudinal donde se aloja el sistema recuperador-amortiguador, así como un vaciado posterior para el alojamiento de los útiles de limpieza. Dos taladros transversales encasquillados sirven para guardar los pasadores de fijación de la culata cuando ésta es desmontada del arma a efectos de limpieza, engrase, etc. En el costado izquierdo, la culata lleva una chapa embutida con pasador para acoplamiento de la correa portátil.
El subconjunto recuperador- amortiguador, que ya hemos citado como alojado en la culata, tiene por misión absorber la energía del retroceso del cierre, devolviendo la necesaria para el movimiento de avance. Consta esencialmente de dos muelles helicoidales (recuperador y amortiguador) montados sobre sus correspondientes guías. La actuación de este subconjunto, en las pruebas efectuadas por DEFENSA, se reveló extraordinariamente eficaz.
El guardamano está constituid o por dos piezas de material plástico, simétricas, que rodean el tubo cañón para proteger las manos del tirador contra quemaduras. Las dos partes del guardamano van unidas entre sí remachadas a una chapa interior de acero inoxidable cuya misión es acumular el calor procedente del cañón y aislar el plástico del guardamano.
El cargador, de chapa embutida, posee una capacidad de 30 cartuchos, pero a petición de los posibles clientes, la empresa fabricante ofrece de 10 a 20 cartuchos.
.jpg)
ACCESORIOS
Aparte del bípode, ya descrito, el arma va equipada con una serie de accesorios que aumentan su capacidad operativa. Estos elementos son:
- Tapón protector del apagallamas en material plástico, protege el ánima de la humedad, polvo, barro o entrada de elementos extraños. Situado en el arma, puede realizarse el disparo sin dificultad.
-Funda de lona, preserva el arma de la humedad y polvo.
-Cuchillo-bayoneta. Se acopla directamente al arma sin adición de pieza alguna.
-Porta-fusil, de lona y hebilla de cierre rápido.
-Útiles de limpieza. Separados del arma, van situados en una de las fundas de los cargadores.
-Alza-óptica. Se acopla sobre el arma por intermedio de una montura en aleación de aluminio; como base sirve el alza natural del arma. Este alza-óptica ha sido desarrollada por ENO-SA (EmpresaNacional de Optica S.A.) a instancias y según especificaciones CETME.
Si bien nuestro propósito es profundizar más en el conocimiento de este nuevo fusil con la realización de pruebas que, de ser posible, contaremos a nuestros lectores en otra edición, en este número nos limitamos a dar las características técnicas y general es de funcionamiento del arma.
CETME DODELO “L”
Calibre 5,56 mm
Longitud 925 mm
Longitud del cañón 400 mm
Longitud de la línea de mira 440 mm
Peso del arma vacía 3,6kg
Número de rayas del cañón 6
Sentido del rayado A derecha
Paso del rayado 305 mm
Cadencia 700-800 disp/min.
Velocidad inicial 920 m/s
Graduación del alza 100, 200, 300 y 400 m.
Peso del cargador de 20 cartuchos vacío 200 gr.
Selección de disparo 4 posiciones
Funcionamiento: Sistema Cetme de cierre por bloqueo semirrígido
Proyectado por: C.E.T.M.E. (Centro de Estudios Técnicos de Materiales Especiales)
Fabricado por: Empresa Nacional Santa Bárbara.
CETME “L” VERSION ESPECIAL (CORTA)
Longitud total del arma
-Con culata extendida: 860 mm
-Con culata plegada: 665 mm
-Longitud del cañón: 320 mm
-Peso del arma vacía: 3,4 kg
-Velocidad inicial: 850 m/s
Revista Defensa nº2, mayo 1978, Raúl Cancio
